产品规格说明

220V /1600W/50HZ

焊接温度：20-600 度

静压：5000Pa

焊接速度：1.5-6.5米/分钟

尺寸：400X300X350mm

焊接宽度：30毫米

重量：17.5公斤

连接电源线：

连接电源线于控制箱预留之电线插头（AC220V）

操作程序：

1、把需要拼接的两块布拉紧铺平（重叠宽度和风嘴宽度等同），用胶水或者胶带固定在地上，如图所示：

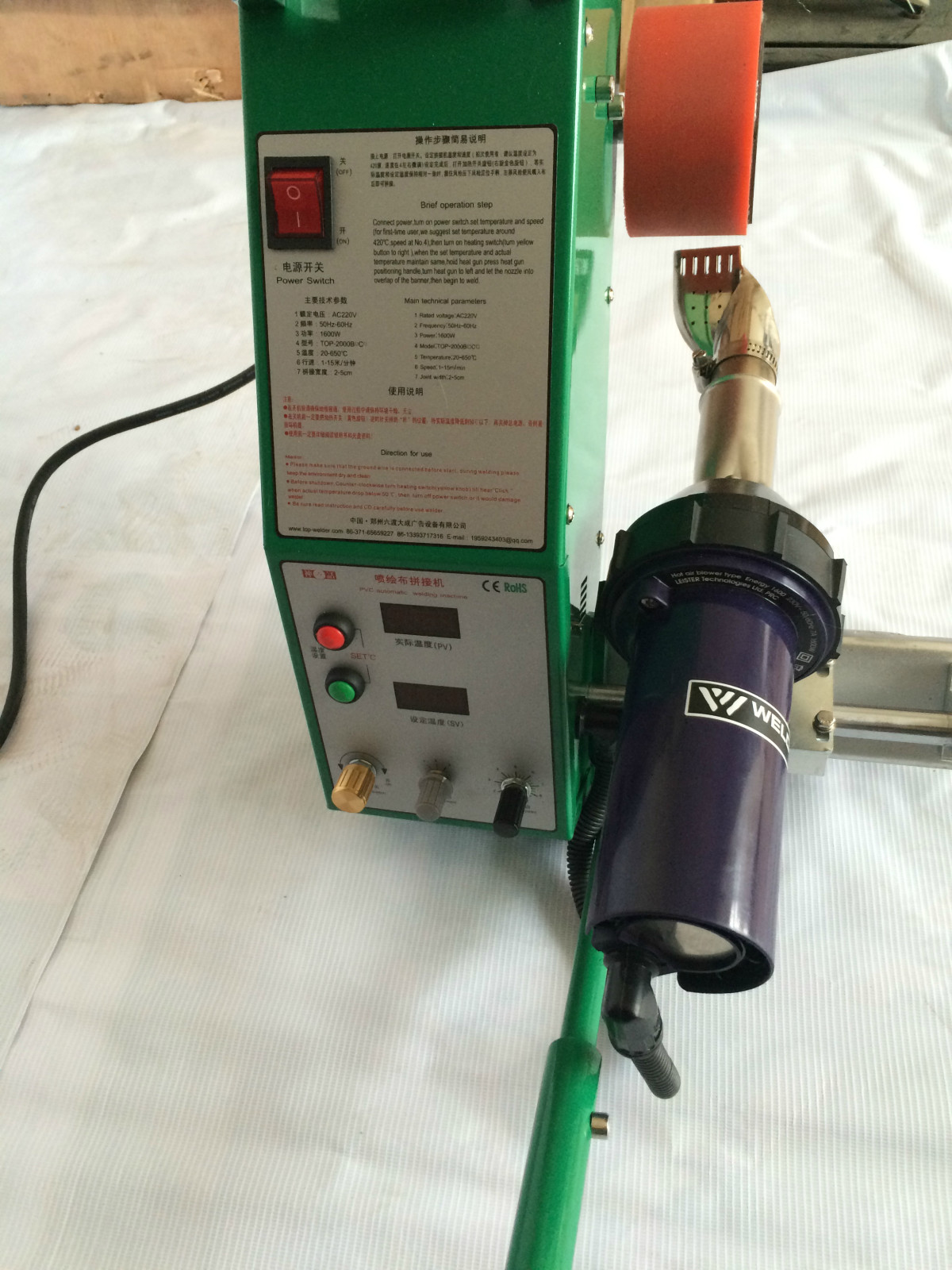

2、设定机器的温度和行走速度：连接电源， 根据布的厚薄设定温度和行走速度。一般来说拼布所需的温度大约是350-400度，也就是风枪上的按钮大概是指在8的位置， 行走速度按钮大概指在4的位置， 如图所示：

 调温按钮 调速按钮

3、开始拼接： 当实际温度上升到和设置温度一样时，开始拼接。

 显示的实际温度

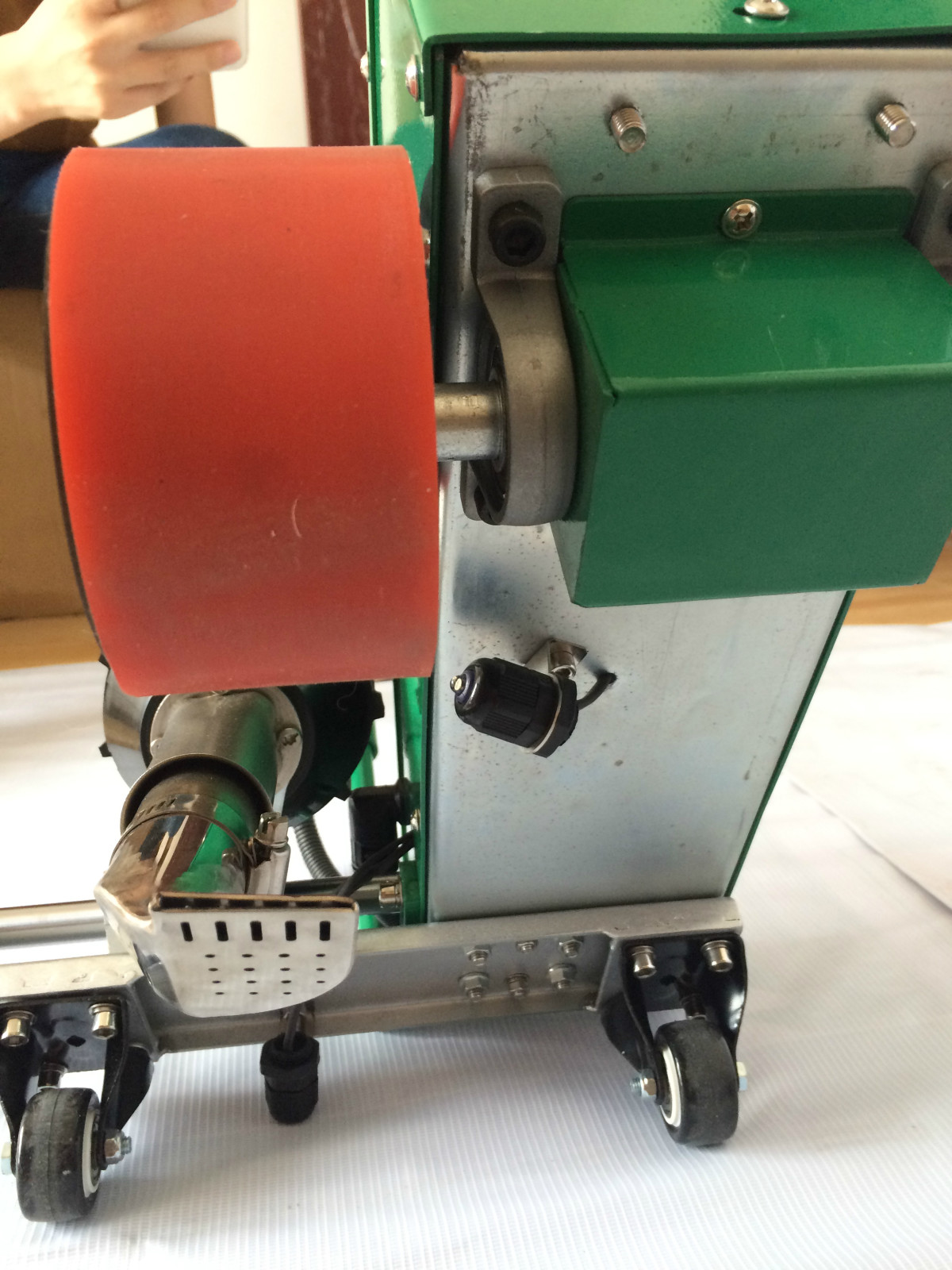

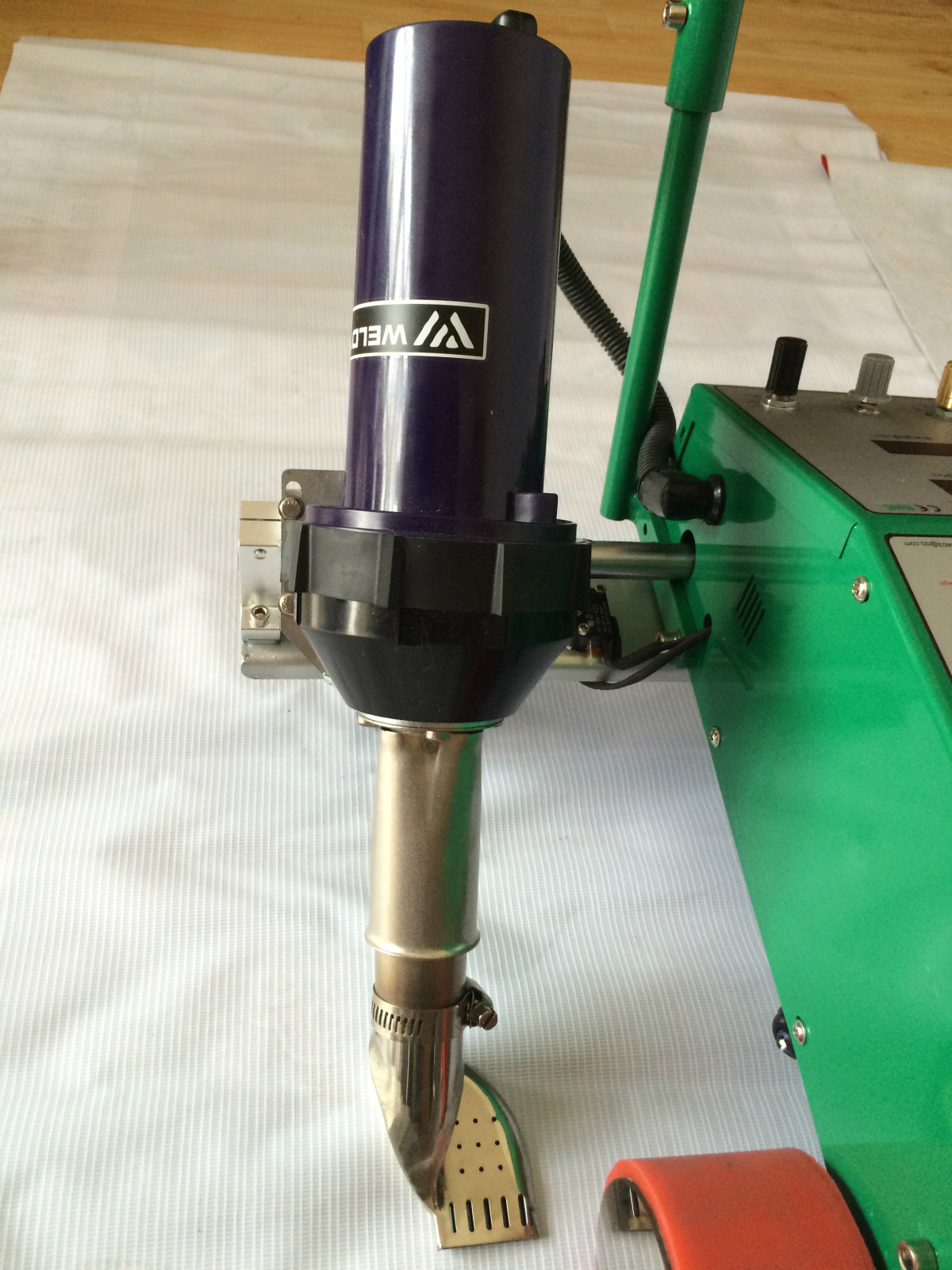

开始拼接时， 一只手向上抬起上面的布，另一只手快速摇下风枪（向左摇下机器尾部的摇把，机器开始行走），使风嘴处于两层布之间，如图所示：

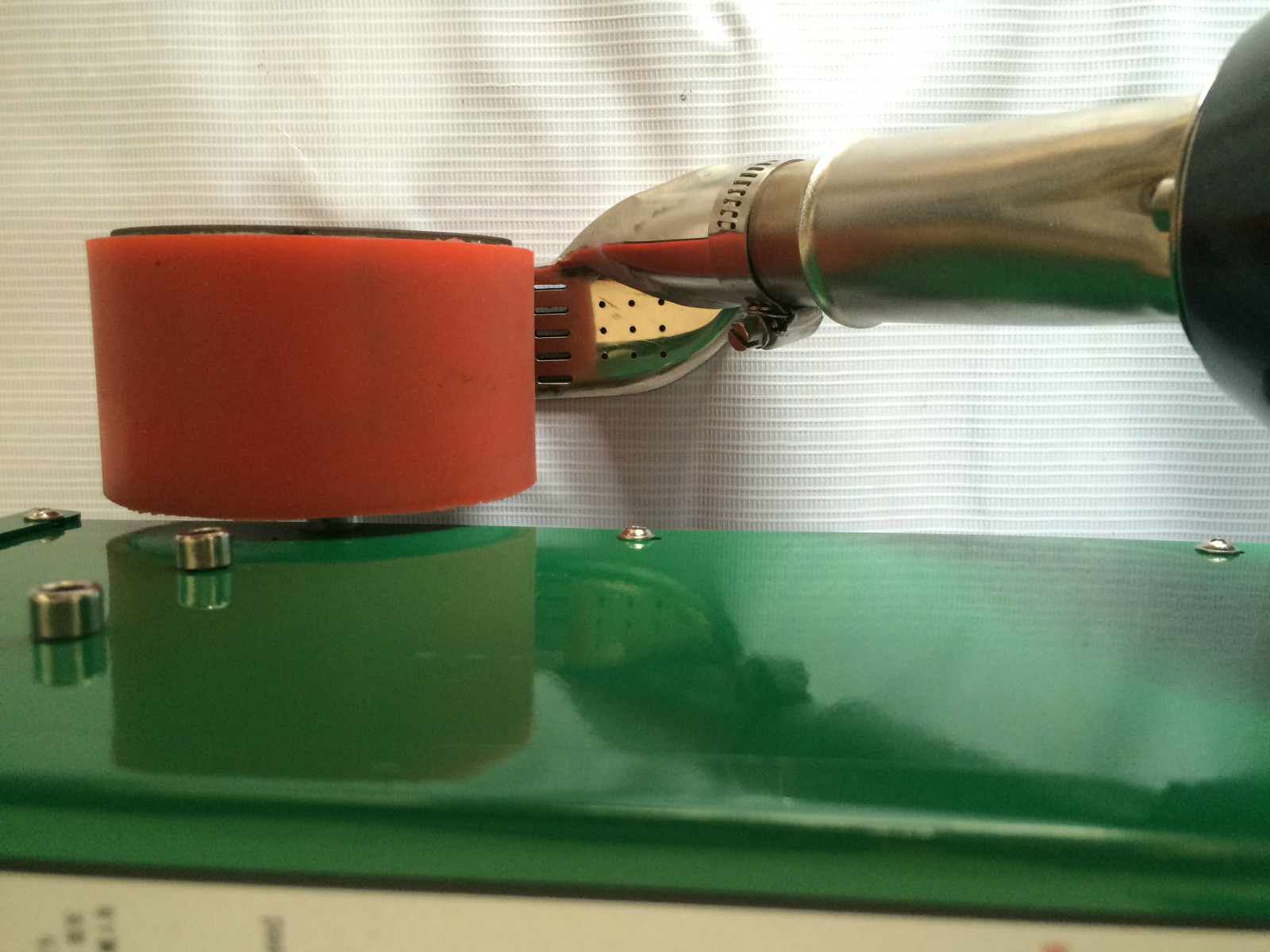

4、拼接过程：确保风嘴在两层布之间，且风嘴和轮子处于一条直线上且沿着拼缝边行走，如果不是沿着拼缝边行走，可以用扶手微调机器，如图所示：

5、拼接完成： 拼接完成后，向右摇起扶手，机器停止行走。但这时不要断掉电源，先把温度设定旋钮调到0的位置，等实际温度降到50度以下时，再断开电源，否则会对机器造成伤害。

注：

对初次使用者，可以拿一块废布来测试拼接所需要的温度，测试方法如下：

快速的将布挨着风嘴，如果布有烧焦， 就说明此时的温度是可以的。拼接出来的效果应该是如下图所示：

操作时注意事项：

1、操作时，如布面溶解烧焦或热缝贴合不牢固，应暂停然后调整温度或行进速              度。

2、操作时，如布面先前定位不良或贴合面尺寸偏移，应暂停重新定位。

3、操作时，布面应保持平顺，以利拼接时布面行进之顺畅。

4、加热器之热气不可直接与压轮之膠皮接触过久，否则压轮之膠皮易烧毁。

5、关机应注意事项：加热器关机时，应先将温度旋钮归零，待5-10分钟后关闭电源开关。

维修保养：

平时应注意加热器之吸气口滤网有无灰尘或异物堵塞，如有则用刀片刮清除。
